風をどのように正確に測定するか考えたことはありますか? 風センサー が鍵となります。これらは、航空や再生可能エネルギーなどの業界にとって重要な風速と風向を捕捉します。この投稿では、さまざまな風速センサーの種類と、さまざまな分野におけるその役割について学びます。
風センサーにはいくつかのタイプがあり、それぞれ特定の用途や条件に合わせて設計されています。これらのタイプを理解すると、ニーズに合った適切なセンサーを選択するのに役立ちます。
カップ風速計は古典的な風速センサーです。垂直軸を中心とした水平アームに 3 つまたは 4 つのカップが取り付けられています。風が吹くとカップが回転します。自転の速さは風の強さを表します。シンプルで信頼性が高く、気象観測所や産業環境で広く使用されています。
超音波風速計は音波を使用して風速と風向を測定します。彼らは超音波送信機と受信機のペアを持っています。音パルスがそれらの間を伝わるのにかかる時間を計測することで、センサーは風速と風向を計算します。これらのセンサーには可動部品がないため、耐久性があり、メンテナンスの手間がかかりません。特に複雑な風の状況において、高い精度を実現します。
これらのセンサーは、風に面して物理的に回転する風向計を使用します。ベーンは、その角度を測定するポテンショメータまたはエンコーダに接続されています。この機械的な設定は簡単で、風向きを検出するのに効果的です。ただし、特に悪天候時にベーンをスムーズに動かし続けるには、定期的なメンテナンスが必要です。
超音波風速計と同様に、これらのセンサーは複数の方向への音波の伝播時間を分析することによって風向きを決定します。可動部品を使用せずに正確な風向データを提供します。これにより、磨耗が軽減され、厳しい環境における信頼性が向上します。
磁気センサーは、風向計の動きによって引き起こされる磁場の変化を測定することによって風向きを検出します。これらは堅牢で、海上用途などの遠隔地や過酷な場所に適しています。これらのセンサーは設置がより複雑になる可能性がありますが、耐久性のあるパフォーマンスを提供します。
注: 超音波センサーは可動部品がないため、多くの場合耐用年数が長く、機械式よりもメンテナンスの必要が少ないため、要求の厳しい産業用途に最適です。

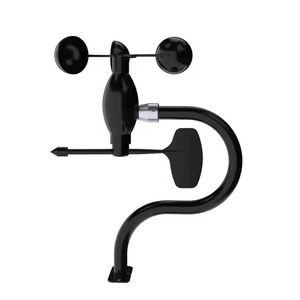

カップ風速計は、水平アームに取り付けられたカップを風の力を利用して垂直軸を中心に回転させることで風速を測定します。風が吹くとカップが押されて回転します。風が速いほど、カップの回転も速くなります。装置内部では、この回転によって歯が取り付けられたローターが回転します。フォトカプラは光ビームを通過する歯を検出し、パルスを生成します。これらのパルスをカウントすることは、風速を正確に計算するのに役立ちます。この単純な機械的動作により、カップ風速計は信頼性が高く、保守が容易になります。
超音波風速計は音波を使用して風速と風向を測定します。これらは、互いに向かい合って配置された超音波送信機と受信機のペアを備えています。デバイスはこれらのペア間で音声パルスを送信します。風は音の伝わる速さに影響を与え、方向に応じて速くなったり遅くなったりします。センサーは、音のパルスが伝わるのにかかる時間を測定することにより、風速と風向を正確に計算します。超音波風速計には可動部品がないため、耐久性があり、メンテナンスの必要性が少なくなります。
機械式風向センサーは、風に面するように物理的に回転する風向計を使用します。ベーンは、その角度を測定するポテンショメータまたはエンコーダに接続されています。風向きが変わると羽根が動き、ポテンショメータに接続されたシャフトが回転します。この回転によって電気抵抗が変化し、風向きを表す信号が生成されます。このセットアップは効果的ではありますが、特に悪天候時にベーンを自由に動かせるようにするために定期的なメンテナンスが必要です。
超音波風向センサーは超音波風速計と同様に機能しますが、方向に焦点を当てます。複数の方向に音波を放射し、これらの音波が伝わるのにかかる時間を測定します。移動時間の違いは、風向きを決定するのに役立ちます。これらのセンサーは可動部品がなく、正確な読み取り値を提供し、磨耗に強いため、厳しい環境に最適です。
磁気風向センサーは、風向計の動きによって引き起こされる磁場の変化を測定することによって風向を検出します。羽根の位置によって磁場が変化し、センサーがそれを検出して電気信号に変換します。この方法は堅牢性を備えており、海洋環境などの遠隔地や過酷な場所に適しています。設置はより複雑になる可能性がありますが、磁気センサーは耐久性と信頼性の高いパフォーマンスを提供します。
風センサーは、風速と風向を正確に測定するためにいくつかの重要な部品に依存しています。各コンポーネントは、風データを取得し、それを分析用の信号に変換するという独自の役割を果たします。一般的なタイプの風センサーに含まれる主なコンポーネントを見てみましょう。
ウィンド カップは、多くの風速センサー、特にカップ風速計で最も目立つ部分です。通常、これらのカップはカーボンファイバーなどの軽量で耐久性のある素材で作られており、風を受けて垂直軸を中心に回転します。この回転の速度は風の力を直接反映します。
カップホルダーはこれらのカップを中心軸に接続します。カップのバランスを保ち、自由に回転します。ここにぐらつきやずれがあると、風速の測定値が不正確になる可能性があります。したがって、正確な測定には、頑丈で位置が適切に調整されたカップ ホルダーが不可欠です。
カップ風速計の内部では、ローターが中心軸に取り付けられており、その縁の周りに複数の歯があります。風によってカップが回転すると、ローターも回転します。ローターの隣に配置されたフォトカプラは、ローターの歯によって定期的に遮断される光ビームを放射します。
歯がこのビームを通過するたびに、フォトカプラが電気パルスを生成します。これらのパルスを経時的にカウントすると、風速を計算するのに役立ちます。この光学的方法は、機械的回転を電子信号に変換する信頼性の高い方法を提供します。
超音波風センサーは、可動部品の代わりにトランスデューサーのペアを使用します。これらのトランスデューサーはスピーカーとマイクの両方として機能し、サンプリング空間全体で超音波パルスを送受信します。
風は、これらの音パルスが伝わる速さに影響します。パルスがトランスデューサー間を移動するのにかかる時間を正確に測定することにより、センサーは風速と風向を計算します。この方法は機械的磨耗を回避し、特に複雑な風のパターンにおいて高い精度を提供します。
機械式風向センサーでは、風向計に接続されたポテンショメータが使用されることがよくあります。羽根は風に合わせて調整され、ポテンショメータに取り付けられたシャフトを回転させます。
シャフトが回転すると、ポテンショメータの電気抵抗が変化します。この変化により、風向角度に比例した信号が生成されます。センサーの電子機器はこの信号を読み取り可能なデータに変換し、風の方向を示します。
風力センサーは頑丈に設計されていますが、精度と信頼性に影響を与えるいくつかの一般的な問題に直面する可能性があります。これらの問題を把握しておくと、問題を迅速に発見して修正できるため、風力データの信頼性を維持できます。
よくある問題の 1 つは、風カップや風向計が自由に回転しないことです。新しいセンサーの場合、内部の部品の緩みや製造上の欠陥が原因である可能性があります。カップまたは羽根を手で回そうとしたときに引っかかりを感じる場合は、センサーの交換または修理が必要になる可能性があります。
古いセンサーの場合、汚れ、木の葉、氷、または小さな破片が可動部分をブロックする可能性があります。カップに小さな羽が付着しただけでも、大きなエラーの原因となる可能性があります。スムーズな回転を維持するには定期的な清掃とメンテナンスが不可欠です。場合によっては、内部部品が磨耗したり、ベアリングが乾燥したりして硬さが発生することがあります。このような場合、摩耗したコンポーネントまたはセンサー全体の交換が必要になる場合があります。
風が吹いているのに風速センサーがゼロを示す場合は、いくつかの原因が考えられます。
リードスイッチの故障：内部のリードスイッチが動作しなくなる可能性があります。センサーを軽く叩くと一時的に機能が回復する可能性がありますが、すぐに専門家による交換が必要になります。
ケーブルの損傷: 配線が破損または緩んでいると信号が遮断され、測定値がゼロになる可能性があります。すべてのケーブルと接続を注意深く確認してください。
低風の状況: 風速がセンサーの開始しきい値を下回っているため、センサーが動きを記録しないことがあります。異なる場所または時間でセンサーをテストすると、これを確認するのに役立ちます。
センサー間の読み取り値の違いは、次の原因で発生する可能性があります。
| 設置高さ | 風速は高さによって変わります。センサーを異なる高さに取り付けたり、異なる露出方法で取り付けたりすると、異なる値が表示されます。 |
| 機械的な問題 | ベアリングが硬かったり、リードスイッチに欠陥があると、測定値が低下する可能性があります。 |
| 測定原理 | センサーモデルが異なれば使用する測定方法や範囲も異なるため、測定値が正確に一致しない場合があります。 |
一貫した設置と校正を確実に行うことで、偏差を減らすことができます。
風向センサーの読み取り値が不規則であったり、ちらついたりする場合は、配線の問題が原因であることがよくあります。接続が緩んでいたり腐食していると信号が遮断され、ギャップやノイズが発生する可能性があります。通常、すべてのケーブルとコネクタを検査して固定すると、この問題は解決します。
風向センサーが常にゼロを示す場合があります。これは、次の場合に発生する可能性があります。
取り付け時にセンサーの位置がずれてしまう。 「N」マークは真北を指すはずです。
電源または配線に問題があります。
内部センサーが破損しています。
測定値を見ながら風向計を手動で回転させると、診断に役立ちます。値が変化する場合は、位置合わせまたは配線に問題がある可能性があります。ゼロのままの場合は、センサーの修理または交換が必要になる可能性があります。
カップ風速計は、シンプルで信頼性が高く、コスト効率が高いため人気があります。機械設計により、理解と保守が容易になります。幅広い風速で優れた性能を発揮し、塵や湿気などの環境要因の影響をほとんど受けません。これらのセンサーは、一般的な気象監視や堅牢性が重要な産業用途に最適です。視覚的に回転するカップにより風速が直感的に表示されるため、トラブルシューティングが簡単になります。さらに、カップ風速計は何十年にもわたって使用されているため、その性能と信頼性は十分に文書化されています。
カップ風速計にはその長所にもかかわらず、いくつかの欠点があります。ベアリングやカップなどの可動部品は時間の経過とともに摩耗するため、定期的なメンテナンスが必要です。汚れ、氷、または破片によりカップが固着し、測定値が不正確になる可能性があります。また、機械的な慣性もあるため、風速の突然の変化にすぐに反応できない可能性があります。非常に風の弱い状況では、回転が開始されず、読み取り値がゼロまたは遅延する可能性があります。さらに、その精度はカップの形状やサイズによって影響を受ける可能性があり、時間の経過とともに校正がドリフトする可能性があります。これらの要因により、頻繁にメンテナンスを行わない高精度または過酷な環境にはあまり適していません。
超音波風速計は、音パルスのタイミングを計ることで風速を測定するため、高精度と高速応答を実現します。可動部品がないため、磨耗が少なく、メンテナンスの必要性が軽減されます。これらのセンサーは、速度や方向などの詳細な風データを提供するため、複雑な研究や航空や風力エネルギーなどの重要なアプリケーションに最適です。複数の方向を同時に測定できるため、乱流の風のパターンを効果的に捉えることができます。氷や汚れの蓄積により機械センサーが故障する可能性がある環境でも優れた性能を発揮します。超音波風速計の堅牢性と精度により、多くの場合、初期費用が高くなります。
ただし、超音波風速計にも課題がないわけではありません。これらは機械式センサーよりも高価になる傾向があり、予算が厳しいプロジェクトでの使用が制限される可能性があります。大雨、霧、極端な温度などの環境要因は音波の伝達に影響を与え、精度に影響を与える可能性があります。トランスデューサ間には障害物のないきれいな経路が必要なため、設置は慎重に計画する必要があります。さらに、電子機器はより複雑になる場合があり、場合によっては校正や修理に専門的な知識が必要になります。一般に消費電力はカップ型風速計に比べて高いため、遠隔地またはバッテリ駆動の設置では考慮すべき点があります。
適切な風センサーの選択は、いくつかの重要な要素によって決まります。
精度のニーズ: 航空や科学研究などの高精度アプリケーションでは、超音波風速計などの優れた精度を備えたセンサーが必要です。一般的な気象監視には、多くの場合、カップ風速計で十分です。
メンテナンス要件: カップ風速計などの可動部品を備えたセンサーは、固着や摩耗を避けるために定期的なメンテナンスが必要です。超音波センサーには可動部品がないため、メンテナンスの必要性が少なくなります。
環境条件: 塵、氷、または塩水噴霧のある過酷な環境では、耐久性と蓄積に対する耐性があるため、超音波または磁気センサーが適しています。
予算の制約: カップ型風速計は一般的に初期費用が安く、交換も簡単です。超音波センサーは高価ですが、耐用年数が長くなり、メンテナンスコストが削減されます。
設置場所: 取り付けの高さ、露出、スペースを考慮してください。超音波センサーはトランスデューサー間に明確な経路を必要とするため、障害物を避けて設置する必要があります。
電力の利用可能性: 超音波センサーは通常、機械式センサーよりも多くの電力を消費します。これは、リモートまたはバッテリー駆動のセットアップでは重要になる場合があります。
データ要件: 高い時間分解能で風速と風向の両方が必要な場合は、超音波センサーがより詳細なデータを提供します。
カップ風速計は、シンプルさ、堅牢性、コストが優先されるシナリオに適しています。
基本的な気象観測ステーション: その単純な設計は、一般的な気象監視に適しています。
産業現場: 粉塵や湿気の多い環境に耐え、信頼性の高い風速データを提供します。
農業用途: 農家は、散布や作物保護のために風の状態を監視するために使用できます。
建設現場: 視覚的に回転するカップにより、オペレーターは一目で風速を簡単に確認できます。
教育環境: シンプルな仕組みは、風速測定の基本原則を教えるのに役立ちます。
超音波風速計は、精度とメンテナンスの手間を必要とする厳しい環境で優れています。
航空と空港: 正確な風データは、飛行の安全性と運航にとって非常に重要です。
風力発電所: 正確な風速と風向により、タービンのパフォーマンスを最適化できます。
科学研究: 乱流の風のパターンの詳細な測定は、気候と大気の研究に役立ちます。
海洋および沿岸のモニタリング: 腐食や蓄積に対する耐性があるため、塩分や湿気の多い条件に最適です。
都市の大気質モニタリング: 複雑な風の流れを捉える能力により、汚染分散モデルが強化されます。
カップ式や超音波式などの風センサーは、さまざまな仕組みで風速や風向を測定します。カップ風速計は回転カップを使用しますが、超音波センサーは音波を使用します。適切なセンサーの選択は、精度、メンテナンス、環境条件などの要因によって決まります。考慮する BGT Hydrometの製品は、お客様のニーズに合わせた信頼性が高く、メンテナンスの手間がかからないソリューションを提供します。同社の製品は精度と耐久性の両方に優れており、アプリケーション全体で正確な風データを保証します。
A: 風センサーは、カップ風速計や超音波センサーなどのタイプを使用して、風速と風向を測定します。
A: カップ風速計は回転するカップを使用して風速を測定し、回転速度は風の強さを示します。
A: 超音波風速センサーは可動部品がないため、精度が高く、メンテナンスの手間がかかりません。
A: 一般的な問題には、回転の柔軟性のなさ、読み取り値のゼロ、信号の断続などがあり、多くの場合、汚れや配線の問題が原因です。
