Структурное разрушение плотин, являющихся критически важной национальной инфраструктурой, может привести к катастрофическим наводнениям. Современные системы мониторинга служат интегрированной «нейронной сетью», встроенной в структуру плотины, превращая традиционную пассивную защиту в упреждающее управление рисками посредством замкнутого контура контроля в режиме реального времени. Это позволяет на ранней стадии выявлять риски (например, распространение трещин размером 0,1 мм, внезапные аномалии просачивания) и своевременно принимать меры до того, как произойдет структурная нестабильность, сводя к минимуму риск разрушения плотины и обеспечивая эксплуатационную безопасность. Частые экстремальные погодные явления и стареющая гидравлическая инфраструктура привели к увеличению рисков безопасности в конструкциях плотин. Традиционные методы ручного мониторинга ограничены нехваткой времени, фрагментарной информацией и задержкой оповещений. Они не отвечают современным потребностям управления. В этом решении используется совместная архитектура, которая объединяет датчики из нескольких источников, интеллектуальные сети связи и облачные аналитические платформы для создания системы мониторинга всего процесса в режиме реального времени. Это улучшает возможности реагирования на чрезвычайные ситуации и оценки состояния плотин, приближаясь к цели «цифровой экономии воды».
Интегрированная станция определения осадков и уровня воды
Функция: контролирует уровень воды в водохранилище и количество осадков в режиме реального времени. Запускает многоуровневые оповещения при обнаружении аномалий и передает предупреждения соседним станциям через самоорганизующуюся сеть LoRa-MESH.
Станция визуально-аудиовещания
Функция: Развертывает «интегрированную сеть визуально-аудио наблюдения» для удаленного получения видео и локализованной экстренной трансляции через бортовые динамики.
Станция мониторинга давления и расхода просачивания
Функция: оценивает устойчивость плотины путем анализа давления просачивания, скорости потока и данных смещения. Обеспечивает раннее предупреждение о таких рисках, как трубопроводы и оползни.
Уровень передачи и платформы
Отслеживание деформации
Массив GPS-позиционирования: устанавливается вдоль гребня и склонов плотины, обеспечивая точность ±2 мм по горизонтали и ±5 мм по вертикали (улучшенная BeiDou-3).
Мониторинг смещения GNSS: Распределяется по зонам высокого напряжения, обнаруживая трещины диаметром 0,05 мм ( порог оповещения: скорость расширения 0,3 мм/с ).
Мониторинг уровня воды в водохранилище
Пьезорезистивный датчик уровня/радарный датчик уровня 80 ГГц: бесконтактное измерение в диапазоне 0–40 м и точностью ± 1 мм ( индивидуальная поддержка ).

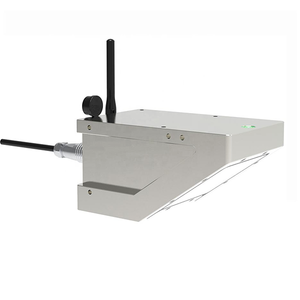

Измерение просачивающегося потока
Водослив: устанавливается в дренажных галереях и обнаруживает изменения расхода 0,01 л/с.
Обнаружение подъемного давления
Пьезометр-псмометр. Матрица: встроена за отсекающими стенками для контроля порового давления (диапазон 0–2 МПа, точность 0,1 % полной шкалы). ( Крайне важно для конструкции: устанавливается во время заливки цемента для проверки характеристик защиты от просачивания ).
Мониторинг осадков
Осадкомер с опрокидывающимся ковшом: разрешение 0,2 мм, запуск протоколов борьбы с наводнениями при интенсивности > 50 мм/ч.
Сеть метеорологических станций
Измеряет скорость/направление ветра, температуру, влажность и интегрируется с гидрологическими моделями для прогнозирования воздействия испарения из резервуара.
Синергия зондирования из нескольких источников
Интегрирует многомерные данные (уровень воды, осадки, давление просачивания, смещение, видео) для перекрестной проверки и комплексного анализа, повышая точность предупреждений.
Автоматически получает видеопотоки из соответствующих зон при обнаружении аномалий утечки, что облегчает ручную проверку.
Высоконадежная связь и периферийные вычисления
Интеллектуальные терминалы поддерживают возобновление передачи данных и локальное хранение, гарантируя повторную передачу кэшированных данных после восстановления связи.
Встроенные алгоритмы на стороне периферии (фильтрация Калмана, обнаружение резких изменений) устраняют шум датчика в режиме реального времени, уменьшая количество ложных срабатываний.
Интеллектуальное многоуровневое оповещение
Трехуровневые пороговые значения (Уведомление, Предупреждение, Критический) запускают синхронизированные локальные сигналы тревоги (аудиовизуальные), всплывающие окна платформы и SMS-уведомления.
Настраиваемая логика оповещений для адаптации к потребностям управления рисками различных резервуаров.
Экологическая адаптируемость и конструкция с низким энергопотреблением
Корпуса со степенью защиты IP68 и рабочие температуры от -40°C до 85°C обеспечивают функциональность в суровых условиях (влажность, пыль, сильная жара).
Питание от солнечной + литиевой батареи обеспечивает 30-дневную непрерывную работу в дождливую погоду, сводя к минимуму частоту технического обслуживания.
